     LES CABLES SOUS MARINS
CABLE SOUS MARIN TRI PHASE

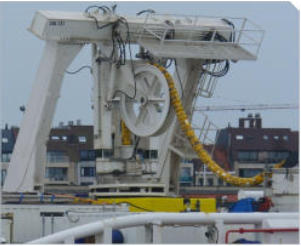

déroulage câble sous marin sur navire câblier
LE SITE DES EOLIENNES OFF SHORE
tous droits réservés auteur : Nicole Pezet
L EOLIEN OFFSHORE EN FRANCE cartographie des parcs PORTS concernés Avancement des parcs Divers
mini  schéma de câblage
CABLAGE ET TRANSPORT D’ENERGIE GENERALITES Schématiquement, les éoliennes sont reliées entre elles par des câbles sous marins de 33 Kv (parfois par grappes de 10, comme c’est le cas pour le parc éolien en mer de Belwind en Belgique). Chaque grappe est également connectée par un câble de 33 Kv à la station off shore haute tension (OHVS : Offshore High Voltage Station). L’OHVS fait passer la tension de 33 Kv à 150 Kv afin de diminuer les pertes dues à la distance pendant le transport de l’électricité. Un autre câble sous marin de 150 Kv part de la station OHVQ pour arriver jusqu’au poste de transformation terrestre. Pour info, un câble de transport de 150 Kv a 30 cm d’épaisseur ; il est déroulé en une seule pièce dans le plancher marin, pèse 80 kg par mètre et mesure plusieurs km. En général, il est connecté à un câble terrestre qui achemine le courant à une autre station haute tension (terrestre cette fois ci) : cette dernière règle la puissance réactive avant d’injecter le courant via le réseau haute tension. D’après RTE, les futures zones off shore françaises sont choisies en fonction des possibilités d’intégration au réseau électrique et considère que chaque parc éolien en mer est un cas particulier. Quelles technologies à utiliser pour les câbles sous marins ? Généralement, le courant triphasé (alternatif) est privilégié, ceci pour des raisons de maîtrise de coûts et de maîtrise technique. Mais à l’avenir, les parcs à capacité élevée et éloignés des côtes utiliseront le câblage en courant continu (2 câbles). Cela oblige à prévoir la construction de 2 stations de conversion aux 2 extrémités : en mer et à terre.
poste de transformation off shore modélisé - OTS

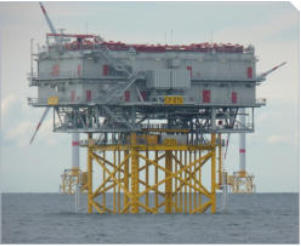

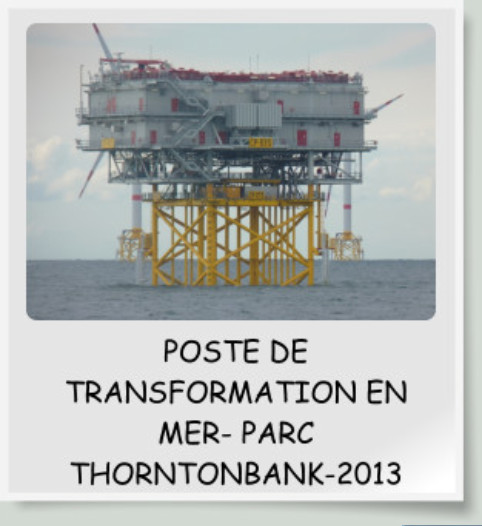

POSTE DE TRANSFORMATION EN MER- PARC THORNTONBANK-2013
